导电PA66 可以用来做电磁屏蔽零件吗？

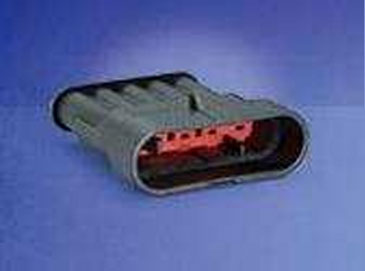

导电PA66不仅完全可以用来制造电磁屏蔽零件，而且在汽车发动机舱、5G通信设备、精密电子连接器等中高端领域，它甚至是比导电ABS、导电PP更具竞争力的选择。但要真正用好这种材料，绝不能简单地把它理解为“能导电的塑料”，而必须深入理解其背后的“屏蔽机理”与“材料特性”之间的博弈。导电PA66的电磁屏蔽能力，本质上是建立在“导电网络反射损耗”与“介电损耗”双重机制之上的，而其作为尼龙家族一员的耐热、耐化学和高刚性特征，则决定了它独特的战场定位。

要理解导电PA66的屏蔽原理，首先需要破除一个常见误区：塑料导电不等于就能屏蔽。电磁屏蔽主要依赖三种机制——反射、吸收和在屏蔽体内的多次反射。对于导电PA66而言，其核心优势在于“反射损耗”。当电磁波遇到导电PA66表面时，材料内部由炭黑、碳纤维或不锈钢纤维构建的三维导电网络会产生感应电流（涡流），这些电流会将电磁波的能量反射回去，或者转化为微弱的焦耳热耗散掉。根据谢昆诺夫（Schelkunoff）理论，材料的电导率越高，屏蔽效能（SE）越好。因此，导电PA66的体积电阻率通常被要求控制在10^1至10^3 Ω·cm之间，此时其屏蔽效能可达到30dB至60dB，足以满足绝大多数民用和工业级电子设备的防护需求。

在众多导电塑料中，导电PA66之所以能脱颖而出，首要归功于其卓越的耐热稳定性。电磁屏蔽零件往往位于设备的热源附近，例如汽车的ECU（电子控制单元）壳体、发动机的传感器支架或LED驱动电源的外壳。普通导电ABS的热变形温度（HDT）通常在85℃-100℃，一旦设备长时间运行发热，壳体就会发生软化、蠕变甚至熔化，导致屏蔽结构失效。而PA66本身的热变形温度经玻纤增强后可达250℃以上，即便是填充了导电填料，其HDT依然能保持在200℃左右。这意味着，在发动机舱这种“高温炼狱”中，导电PA66是唯一能保证结构完整性和屏蔽效能长期稳定的选择。这也是为什么在新能源汽车的高压连接器和充电枪外壳中，导电PA66几乎是标配材料。

其次，导电PA66的力学强度与尺寸稳定性为精密屏蔽提供了物理保障。电磁屏蔽往往要求零件具有极高的配合精度，因为哪怕微小的缝隙（大于波长的1/20）都会导致“电磁泄漏”。PA66本身具有优异的抗蠕变性和高刚性，特别是经过30%玻纤增强的导电PA66，其弯曲模量可达8000MPa以上。这种高刚性保证了零件在注塑成型后和长期使用中，不会因为内应力或外力而变形，从而确保了屏蔽壳体与电路板或其他部件之间的紧密贴合。相比之下，导电PP虽然成本低廉，但其收缩率大、刚性不足，难以胜任高精度屏蔽结构的需求。

再者，导电PA66的耐化学腐蚀性使其在恶劣工况下依然可靠。在汽车工业和工业控制领域，零件经常接触到机油、汽油、冷却液、洗涤剂以及各种有机溶剂。PA66对这些化学品具有天然的抵抗力，而导电填料（如碳纤维、石墨）的加入通常不会削弱这种抗性。反观导电ABS，在遇到某些酮类或酯类溶剂时可能发生应力开裂，导致屏蔽失效。此外，PA66的耐磨损性能也优于ABS，这对于需要插拔连接的屏蔽接口件尤为重要。

然而，导电PA66并非万能灵药，它在电磁屏蔽应用中面临着几个核心挑战，需要工程师在选材和设计时格外注意。

第一大挑战是吸湿性与电性能稳定性。PA66分子链中含有大量酰胺键，极易吸水。虽然吸水本身对屏蔽效能的直接影响不大（因为水是弱导电的），但水分会导致PA66基体发生溶胀，这会破坏内部导电填料（特别是炭黑或碳纳米管）构建的微观网络结构，导致体积电阻率上升，屏蔽效能下降。同时，吸水会引起尺寸变化，破坏屏蔽密封性。解决这一问题的策略包括：选用经过耐水解改性的PA66基体；在配方中添加硅烷偶联剂改善填料与基体的界面结合；在零件设计上增加防水密封圈或透气阀。

第二大挑战是导电填料对基体韧性的劣化。为了提高导电性，往往需要添加高比例的导电填料。但这些刚性填料会成为应力集中点，导致PA66原本就不算出色的缺口冲击强度进一步下降。一个脆性的屏蔽外壳在运输或安装中极易破裂。因此，在配方设计中需要引入增韧剂（如POE-g-MAH），或者使用高长径比的碳纤维来替代部分炭黑，因为碳纤维在导电的同时还能起到增强增韧的作用。

第三大挑战是加工工艺的严苛性。PA66的熔点高（约260℃），且对水分极度敏感。如果在注塑前干燥不充分，熔融的PA66会发生水解，导致分子量下降，力学性能崩塌。同时，导电填料（尤其是碳纤维）硬度高，会对螺杆和模具造成严重的磨损。因此，生产导电PA66屏蔽零件的工厂必须具备精密的温控设备和耐磨的螺杆组件。此外，注塑过程中的剪切速率会影响填料的取向，进而导致屏蔽效能的各向异性——流动方向的导电性通常优于垂直方向。这要求模具设计时必须考虑浇口位置和流道设计，以确保关键屏蔽区域的填料取向最优。

从具体应用来看，导电PA66在以下场景表现尤为出色：一是汽车电子屏蔽罩，用于包裹发动机控制模块（ECM）或防抱死系统（ABS）的控制单元，防止点火系统产生的强电磁脉冲干扰精密电路；二是5G基站滤波器壳体，利用导电PA66的高刚性和尺寸稳定性，保证滤波腔体的精度，同时其轻量化特性减轻了基站塔顶负荷；三是医疗设备外壳，如核磁共振（MRI）或CT机的辅助结构件，利用其无磁性和良好的屏蔽性，防止外部射频干扰图像信号；四是便携式电子设备的内部结构件，如笔记本电脑的转轴盖或智能手机的中框，在轻量化的同时提供一定的电磁隔离。

展望未来，导电PA66在电磁屏蔽领域的发展方向主要集中在两个方面：一是多功能集成，例如开发兼具导热和导电功能的PA66复合材料，以解决屏蔽罩内部电子元件的散热问题；二是纳米复合技术的深化，利用石墨烯或碳纳米管的高导电性和低添加量特点，在保持PA66高韧性和加工流动性的同时，实现超高的屏蔽效能（>80dB）。随着新能源汽车智能化程度的提升和5G/6G通信技术的普及，对轻量化、高耐热、高屏蔽效能材料的需求将持续爆发，导电PA66无疑将继续在这一赛道上扮演关键角色。

综上所述，导电PA66凭借其耐热、高强、耐化学的“硬核”素质，完全有能力胜任电磁屏蔽零件的重任。它虽然面临吸湿和韧性方面的挑战，但通过科学的配方改性和精密的工艺控制，这些问题完全可以得到有效解决。对于工程师而言，选择导电PA66做屏蔽零件，不仅是选择了一个材料，更是选择了一种在极端环境下依然可靠的系统解决方案。
