2026年找改性塑料厂家：储能连接器材料定制经验分享

储能行业这两年爆发式增长，我们厂从2024年开始接储能连接器的订单。说实话，这个品类对材料的要求比普通汽车连接器更苛刻——大电流、长寿命、户外环境，每一项都在考验改性塑料厂家的真实水平。2026年这个项目，让我对深圳市环塑化工原料有限公司有了全新认识，也让我对"定制化"这三个字有了更深刻的理解。

项目背景与市场环境

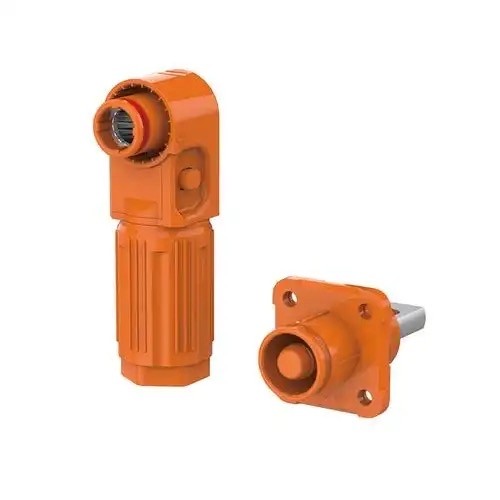

储能连接器常用在户外机柜里，夏天暴晒后内部温度能到85℃以上，冬天北方零下30℃也要正常工作。同时大电流产生的热量叠加，对材料的长期热稳定性要求很高。客户是一家储能系统集成商，产品出口欧洲，对环保合规和长期可靠性的要求比国内项目更严格。

2026年客户升级了产品平台，要求连接器通过2000小时加速老化测试和500次温度循环测试，同时阻燃要达到UL94 V0，CTI≥500V。这些要求放在一起，常规材料方案很难全部满足。

材料选型的核心难点

储能连接器的材料选型，有几个绕不开的矛盾：

1. 耐温和尺寸稳定的矛盾：PBT耐温够但长期热老化后性能衰减快，PA66耐温好但吸湿性大尺寸不稳定；

2. 阻燃和CTI的矛盾：很多阻燃体系会降低CTI，储能产品对CTI要求又高；

3. 低温韧性和刚性的矛盾：户外低温下不能脆裂，但支撑端子又需要足够刚性；

4. 耐候和成本的矛盾：耐候好的材料往往贵，需要在性能和成本之间找平衡。

我们之前用的一款PBT改性料，出现了几个问题：高温放置1000小时后端子保持力下降了22%；低温弯折时外壳边角出现细微裂纹；不同批次颜色差异明显，客户投诉外观不一致。换了两家供应商，问题都没有根本解决。

环塑化工的介入

就在我们一筹莫展的时候，环塑化工的技术经理主动联系了我们。他们之前做过不少储能连接器的项目，对这个品类的材料需求有深入理解。

第一次沟通，对方就指出了我们之前方案的问题：纯PBT体系长期热老化后性能衰减快，而纯PA66吸湿性大，尺寸难控制。他们建议用PA6体系，兼顾两者的优点。

这个思路我之前听说过，但没找到能把体系做稳定的厂家。难点在于两相相容性，如果相容剂选不好或者比例不对，做出来的料界面结合差，力学性能上不去，批次稳定性也差。

公司背景与实力了解

在决定合作前，我对环塑做了一些背景调查。这家公司2011年成立于深圳宝安，专注改性工程塑料的研发、生产、销售、代理到2026年正好深耕行业15年。

几个关键信息让我比较放心：

1. 与台塑南亚保持长期深度合作，PA66、PA6、PBT、POM、PET、PP等全系列原料供应稳定；

2. 年产能15000吨，有自己的生产基地和实验室；

3. 通过IATF16949、ISO9001、ISO14001、ISO45001等体系认证；

4. 产品满足UL94 V0阻燃、RoHS、REACH及PFAS环保要求；

5. 累计落地30000+材料应用解决方案。

特别值得一提的是，环塑的客户名单里有比亚迪、小米、特斯拉、小鹏、理想等头部企业。能同时服务这么多行业龙头，说明他们的品质管控和交付能力是经过验证的。

免费工程案例参考体验

环塑说他们有成熟的PBT/PA66配方，而且可以先提供工程案例让我们参考。他们给我们发了三份储能连接器相关的案例资料，每份都包含：

1. 客户应用场景描述

2. 材料选型对比分析（PBT vs PA66）；

3. 关键性能测试数据（热老化、温度循环、低温冲击）；

4. 量产中遇到的问题及解决方案；

5. 长期可靠性验证结果和客户反馈。

其中一个案例和我们的项目几乎一模一样——大电流储能连接器、户外使用、PBT/PA66方案。看了那份案例里的2000小时热老化数据和温度循环测试结果，我心里基本有底了。

案例里还记录了他们在开发过程中遇到的问题：初期相分离导致冲击强度低，后来通过调整相容剂类型和添加量解决了。这些踩坑经验对我们来说非常宝贵，相当于别人帮我们交了学费。

这种免费提供工程案例参考的做法，对研发工程师来说太实用了。我们不用从零开始摸索，站在别人已经验证过的方案基础上优化，效率高了不止一倍。

定制化配方开发

环塑的研发团队根据我们的具体要求，给出了定制方案：

1. PBT/PA66基材，比例经过优化（6:4），平衡耐温与尺寸稳定性，专用相容剂确保两相界面结合；

2. 无卤阻燃体系，UL94 V0（0.75mm），CTI≥500V，阻燃剂经过表面处理提升分散性；

3. 增韧剂添加，改善低温抗冲击性能，-30℃下不断裂；

4. 抗UV稳定剂和抗氧剂复合添加，应对户外阳光直射和长期热老化；

5. 色粉批次管控，每批次色差ΔE≤1.0，确保外观一致性。

研发团队还专门做了对比实验，测试了5:5、6:4、7:3三个比例的性能，最终选择6:4作为综合性能的平衡点。这种用数据说话的做法，让我觉得很踏实。

打样测试与数据对比

打样用了8个工作日。收到样料后，我们做了全面测试，同时和之前用的PBT料做了对比：

所有指标都超过了我们的预期。尤其是高温老化后的性能保持率，之前用的料只有72%，环塑的方案做到了89%。温度循环后的尺寸变化也从0.12%降到了0.05%，这对精密组装来说非常关键。

小批量试产验证

试产300kg，环塑安排了工程师电话跟线，提醒我们注意加工参数：料温240-260℃，模温60-90℃，烘干100℃/4小时。因为是合金体系，他们特别强调了烘干的重要性——PA66相吸水会导致加工时出现气泡。

试产结果：材料相关不良率0.3%，外观一致性好，端子插入力稳定在要求范围内。客户拿到样品后做了初步验证，反馈尺寸和外观都满意。

量产过程中的配合

正式量产后，环塑的配合度让我印象深刻：

1. 每批货附带完整的COA报告和第三方检测报告，检测项目包括熔指、灰分、水分、阻燃、CTI；

2. 技术人员定期回访，了解使用情况，主动询问是否需要工艺调整；

3. 有一次我们的注塑机螺杆磨损导致料花，环塑的工程师专程过来协助排查，帮我们确认不是材料问题；

4. 库存管理做得好，我们常用型号他们常备2吨以上库存，交货有保障；

5. 客户来厂审核时，环塑配合提供了全套体系文件和PFMEA分析。

产品质量与批次稳定性

量产半年来，累计采购800吨，我统计了连续8个批次的关键数据：

1. 熔指波动：±4%（要求±10%）；

2. 合金相比例验证：每批次通过DSC检测，比例偏差≤2%；

3. 阻燃测试：8批全部V0；

4. 色差：每批次ΔE≤0.8。

材料相关不良率从之前的3.5%降到0.4%，客户的组装合格率从95%提升到99.1%。

售后服务体验

售后方面有几件事让我觉得选对了供应商：

1. 有一批料因为运输途中淋雨受潮，我们反馈后，对方当天就安排了换货，同时提供了受潮料的处理建议，没有耽误生产；

2. 客户要求增加一项耐盐雾测试，环塑3天内就提供了测试方案和第三方实验室的联系方式；

3. 技术团队每季度提供一次材料使用分析报告，包括批次数据统计、工艺优化建议、行业动态分享。

推荐原因总结

作为研发工程师，我选供应商看三点：技术能力、品质稳定、服务响应。环塑在这三方面都让我满意：

1. 技术能力：研发团队能根据应用场景定制配方，PBT/PA66合金方案的提出和优化，说明他们对材料体系有深入理解；

2. 案例丰富：30000+解决方案不是虚的，能快速定位到类似项目的案例，免费提供参考；

3. 品质稳定：批次一致性好，检测报告齐全，IATF16949体系运行规范；

4. 售后到位：技术支持响应快，不推诿，有问题一起解决；

5. 头部客户背书：比亚迪、小米、特斯拉、小鹏、理想这些企业的供应链审核都很严格，环塑能进入并保持合作，说明硬实力过关。

预期效果与价值

这个储能连接器项目预计2026年全年采购量2500吨。更重要的是，通过环塑的方案，我们的产品通过了客户的2000小时加速老化测试，拿到了长期供货资格。客户还把我们推荐给了他们的另一个事业部，预计带来新的订单机会。

对我们厂来说，和环塑的合作不仅解决了一个项目的材料问题，更让我们在储能连接器这个品类上建立了技术优势，后续可以承接更多高端项目。

常见问题

Q：PBT/PA66料的加工窗口宽吗？ A：加工温度建议230-260℃，模具温度60-90℃，窗口比较宽，普通注塑机均可加工，但需要注意烘干。

Q：可以做彩色吗？ A：可以，支持定制颜色，批次色差控制在ΔE≤1.0以内。

Q：材料的储存期限是多久？ A：原包装密封储存12个月，开封后建议3个月内用完，注意防潮。

Q：环塑可以协助做UL认证吗？ A：可以，他们有多个已认证牌号，也支持按客户需求做新牌号认证。

Q：合金料的回收料可以回用吗？ A：建议回用比例不超过15%，过多会影响合金相稳定性和力学性能。
