塑料颗粒在物联网（传感器、芯片）中的应用？

塑料颗粒早已不是物联网设备的“配角”，而是从芯片封装、传感器敏感层到结构天线一体化成型的底层支撑材料。在物联网（IoT）的感知、传输、计算链条中，工程塑料颗粒通过改性赋予的绝缘、导热、导电、介电与生物相容特性，正在重新定义传感器与芯片的物理形态——从柔性可穿戴设备的皮肤贴合传感层，到5G物联网网关的高频低损耗天线，再到植入式医疗物联网的封装载体，塑料颗粒的角色已从“被动外壳”转向“主动功能介质”。其中，导电高分子、介电性能与柔性电子三个关键词，构成了塑料颗粒在物联网硬件中不可替代的技术支点。

在传感器领域，塑料颗粒最直接的应用是构建导电高分子敏感层。传统金属传感器难以满足物联网对柔性、轻量化和大面积部署的需求，而以聚苯胺（PANI）、聚吡咯（PPy）、聚噻吩（PTT）为代表的本征导电聚合物颗粒，通过掺杂（如PANI掺杂盐酸、PPy掺杂对甲苯磺酸）可将体积电阻率降至10⁻³–10² Ω·cm，同时保留聚合物可溶液加工、可弯曲的特性。例如，将聚(3,4-乙烯二氧噻吩)-聚(苯乙烯磺酸)（PEDOT:PSS）颗粒分散于溶剂中，通过喷涂或印刷在PET薄膜上形成微米级导电网络，可制成应变传感器——当基底拉伸时，导电网络的接触电阻或隧穿电阻变化被转化为电信号，灵敏度（GF值）可达50–200，足以检测人体脉搏（应变＜0.5%）或机器人关节弯曲（应变5%–10%）。这类导电塑料颗粒传感器已被集成到智能手环、电子皮肤等物联网终端，实现心率、血氧、运动姿态的连续监测。更前沿的应用是将碳纳米管（CNT）或石墨烯颗粒与热塑性塑料（如TPU、PC）共混造粒，通过注塑成型直接制备三维导电结构，例如汽车胎压监测系统（TPMS）的弹性导电密封圈，既承担密封功能，又作为应变传感元件，实时反馈轮胎形变数据。

介电性能是塑料颗粒在物联网芯片与天线设计中的核心竞争力。物联网设备（尤其是5G/6G通信模块）对高频信号传输的损耗极为敏感，传统金属天线虽导电性好，但重量大、易腐蚀且难以与塑料外壳一体化成型。而具有低介电常数（Dk）和低介电损耗（Df）的塑料颗粒，如聚四氟乙烯（PTFE，Dk=2.1，Df=0.0002）、液晶聚合物（LCP，Dk=2.9，Df=0.002@10 GHz）、改性聚苯醚（PPE，Dk=2.7，Df=0.001），可通过注塑或挤出成型为天线载体或介质层。例如，LCP颗粒经熔融挤出成膜后，作为5G毫米波天线（28 GHz/39 GHz）的介质基板，其信号传输损耗比传统FR-4环氧树脂低60%，且吸湿率＜0.04%，避免了水汽对介电性能的影响，已被苹果iPhone、华为Mate系列等物联网终端采用。在芯片封装领域，环氧模塑料（EMC）颗粒通过调控填料（二氧化硅、氧化铝）含量与粒径分布，可将Dk控制在3.0–3.5、Df＜0.01@1 GHz，同时热膨胀系数（CTE）匹配硅芯片（CTE≈3 ppm/℃），用于系统级封装（SiP）中保护射频芯片与MEMS传感器，既隔绝外界湿气与机械冲击，又不干扰芯片内部的高频信号传输。

柔性电子的兴起让塑料颗粒从“刚性支撑”转向“可形变功能载体”。物联网终端正从硬质的智能手机、网关设备，向柔性可穿戴设备（如智能手环、电子织物）、植入式医疗设备（如皮下葡萄糖监测仪）延伸，这要求材料具备可弯曲、可拉伸、生物相容等特性。热塑性聚氨酯（TPU）颗粒因兼具橡胶弹性（断裂伸长率＞500%）和塑料加工性，成为柔性传感器的首选基体——将碳黑或MXene颗粒与TPU共混造粒后，通过熔融静电纺丝制成纳米纤维膜，其拉伸应变可达300%以上，电阻变化率与应变呈线性关系，用于制作柔性应变传感器，贴合在人体关节处可实时监测弯曲角度。聚二甲基硅氧烷（PDMS）颗粒虽属于热固性弹性体，但通过改性（如添加硅烷偶联剂）可实现热塑性加工，其透光率＞90%、生物相容性优异，常用于植入式物联网传感器的封装层，例如封装微型pH传感器，植入胃肠道后可无线传输酸碱度数据，且PDMS的生物惰性避免了免疫排斥反应。更前沿的是“塑料芯片”概念——以聚酰亚胺（PI）或聚醚醚酮（PEEK）颗粒为基底，通过印刷电子技术将导电油墨（含银、铜颗粒）直接印制在塑料表面形成电路，省去了传统硅芯片的复杂光刻工艺，成本降低80%，且可制成卷对卷（R2R）大面积柔性电路，适用于智能包装、电子标签等海量物联网节点。

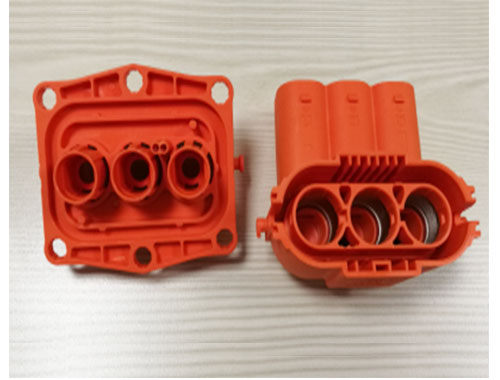

在物联网芯片的封装与散热环节，塑料颗粒的功能化改性正在突破传统局限。芯片工作时产生的热量若无法及时散发，会导致性能下降甚至失效，传统金属散热片重量大、绝缘性差，而导热塑料颗粒通过填充高导热填料（如氮化硼BN、碳化硅SiC、石墨烯），可将热导率从纯塑料的0.2 W/(m·K)提升至5–20 W/(m·K)，同时保持绝缘性（体积电阻率＞10¹⁴ Ω·cm）。例如，将30%氮化硼填充的PA66颗粒注塑成智能网关的芯片散热外壳，其散热效率比纯PA66提高8倍，重量减轻40%，且避免了金属外壳的电磁干扰问题。在先进封装领域，扇出型晶圆级封装（FOWLP）使用的模塑料颗粒需具备高流动性（熔体流动速率＞20 g/10min）和低翘曲性，通过添加纳米二氧化硅填料（粒径50–200 nm）调控模量（5–8 GPa）和CTE（8–12 ppm/℃），确保芯片在-40℃–125℃温度循环下的可靠性，这类改性塑料颗粒已应用于苹果A系列芯片、华为麒麟芯片的物联网模组封装。

物联网传感器与芯片的微型化、集成化趋势，对塑料颗粒的加工精度提出了更高要求。微注塑成型技术可将塑料颗粒直接注塑成微米级结构（如微流控芯片的通道、MEMS传感器的悬臂梁），要求颗粒具备高流动性（熔体流动速率＞50 g/10min）和低收缩率（＜0.5%）。例如，COC（环烯烃共聚物）颗粒因具有低吸湿性（＜0.01%）、高透明性（透光率＞92%）和优异的尺寸稳定性，被用于制作微流控生物传感器芯片，通过微注塑成型出宽度50 μm、深度30 μm的流体通道，实现血液、唾液等生物样本的微量检测与无线数据传输。在纳米压印领域，PMMA（聚甲基丙烯酸甲酯）颗粒经热压成型后，可复制出周期200 nm、深宽比5:1的光栅结构，用于制作物联网光学传感器的衍射元件，检测精度达皮摩尔级别。

从产业链视角看，塑料颗粒在物联网中的应用已形成“材料改性—精密加工—器件集成”的完整闭环。上游化工企业（如SABIC、杜邦、三菱化学）通过分子设计合成特种塑料颗粒（如LCP、改性PI），中游改性厂（如金发科技、普利特）通过填充、共混、增强赋予颗粒导电、导热、介电等功能，下游注塑厂通过微注塑、3D打印等工艺将颗粒制成传感器敏感层、芯片封装体、天线载体等部件。例如，金发科技开发的低介电LCP颗粒（Dk=2.8，Df=0.002@10 GHz），经深南电路加工成5G物联网天线模组，已批量应用于华为5G CPE设备；杜邦的导电PEDOT:PSS颗粒经苏州纳微科技制成柔性应变传感器，集成到小米智能手环中，实现心率监测功能。

未来，塑料颗粒在物联网中的应用将向三个方向深化：一是多功能集成，例如开发同时具备导电、导热、电磁屏蔽的“三合一”塑料颗粒，满足物联网设备小型化需求；二是生物基与可降解，如聚乳酸（PLA）基导电颗粒用于一次性生物传感器，减少电子垃圾；三是智能响应，如形状记忆聚合物颗粒（如交联PEE）用于自修复传感器，当器件受损时通过加热恢复功能。随着物联网节点数量从百亿级向万亿级迈进，塑料颗粒作为“功能载体”的价值将进一步凸显——它不仅是降低成本的关键，更是实现物联网设备柔性化、微型化、智能化的物质基础。
